Põrandatüüpi freespink

Põrandatüüpi freespink on välja töötatud suuremahuliste-metallkomponentide töötlemiseks, mis nõuavad suurt tööruumi, paindlikku positsioneerimist ja stabiilset lõikejõudlust. Raske-tööstuslikuks tootmiseks mõeldud masin pakub praktilist lahendust freesimiseks, puurimiseks, puurimiseks ja muudeks töötlemistoiminguteks liiga suurte toorikute puhul.

Küsi pakkumist

Toote tutvustus

Toote ülevaade

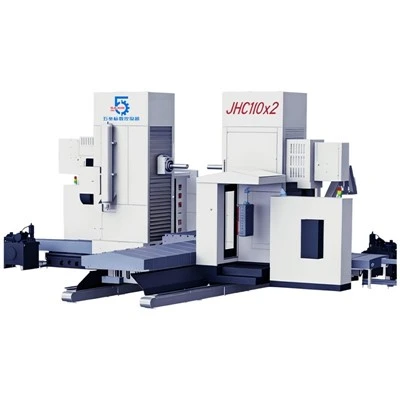

Masina seeria sisaldabJHC110B×2, JHC130B×2, JHC130×2, JHC160×2, JFB130Z×2 ja JFB160Z×2konfiguratsioonid. Erinevad spindli suurused, spindli võimsus, töötlemiskäigud, laua mõõtmed ja lõikevõimsus võimaldavad seadmeid valida vastavalt konkreetsetele tooriku nõuetele.

Põranda{0}}tüüpi töökorraldusega masin sobib tavaliste töötlemiskeskuste jaoks liiga suurte või raskete komponentidega. Laiendatud X-telje käik võib ulatuda20 000 mm, samas kui laua pikkust saab konfigureerida suurte toorikute ja laiendatud töötlemisalade jaoks.

Põhifunktsioonid

01/

Mõeldud suurte toorikute jaoks

Põrandatüüpi freespink on loodud suurte{0}}detailide töötlemise vajadustele. Selle põranda{2}}tüüpi konfiguratsioon pakub laia tööala, võimaldades tootjatel töödelda pikki, laiu ja raskeid komponente ilma kompaktse laua konfiguratsioonita.

Saadaolevad töölaua laiused ulatuvad1200 mm kuni 2000 mm, samas kui tabeli pikkuse konfiguratsioonid ulatuvad3000 mm kuni 6000 mmJHC-seeria jaoks ja võib ulatuda6,000 + n × 1000 mmJFBZ seeria jaoks.

Laua maksimaalne koormus määratakse vastavalt valitud laua suurusele ja masina tegelikule konfiguratsioonile.

02/

Mitu spindli konfiguratsiooni

Erinevad tootmisnõuded nõuavad erinevat spindli võimsust. Seeria pakub spindli läbimõõtu alates110 mm kuni 160 mm, millel on ISO 50 spindli koonus ja spindli kiirused alates10 kuni 2000 pööret minutis.

Saadaolevad spindlimootorite konfiguratsioonid pakuvad erinevaid võimsuse ja pöördemomendi tasemeid, võimaldades klientidel valida sobiva seadistuse üldiseks töötlemiseks või nõudlikumate raskeveokite{0}}rakenduste jaoks.

03/

Laiendatud töötlemisreisid

Suured komponendid nõuavad sageli töötlemist suurte vahemaade tagant. Masin pakub X-telje liikumise konfiguratsioone3000–6000 mmJHC seeria jaoks ja6000–20000 mmJFBZ seeria jaoks.

Y-telje käik võib ulatuda4000 mm, samas kui Z-telje ja W-telje käik pakuvad täiendavat paindlikkust vertikaalse ja spindli{2}}suunalise liikumise jaoks.

See laiendatud töötlemisvahemik muudab masina sobivaks suurte masinaaluste, konstruktsioonikomponentide, tööstusseadmete osade ja muude ülegabariidiliste toorikute jaoks.

04/

Stabiilne raske{0}}töötlemine

Masin kasutab aterasest juhik / karastatud juhikkonfiguratsioon, mis toetab telje stabiilset liikumist töötlemise ajal. Spindlisüsteem tagab olulise pöördemomendi ja aksiaalse tõukejõu vastavalt valitud mudelile, toetades suurte komponentide raskeid lõiketingimusi.

Konstruktsioon on loodud pakkuma stabiilset tuge pikkade töötlemistsüklite jaoks, säilitades samal ajal masinale määratud positsioneerimis- ja korratavuse nõuded.

05/

Paindlik freespea ja tööriistade valikud

Erinevad töötlemisrakendused võivad nõuda erinevat tööriista orientatsiooni ja spindli konfiguratsiooni. Valikulised freespead hõlmavad järgmist:

Vertikaalne freespea
Universaalne freespea
Laiendatud freespea
Lame pea
Muud valikulised freespea konfiguratsioonid

A 40 tööriistaga ajakirion saadaval valikulise võimsusega60, 80 või 100 tööriista. See võimaldab masinal mahutada laiemat valikut töötlemisprotsesse ja vähendada käsitsi tööriistavahetust keeruka tootmise käigus.

Tehnilised andmed

Parameeter	JHC110B × 2	JHC130B × 2	JHC130 × 2	JHC160 × 2	JFB130Z × 2	JFB160Z × 2
Spindli läbimõõt	110 mm	130 mm	130 mm	160 mm	130 mm	160 mm
Puurvarda otsa läbimõõt	221,44 mm	221,44 mm	221,44 mm	260 mm	221,44 mm	260 mm
Spindli koonus	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Spindli kiirus	10-2000 pööret minutis	10-2000 pööret minutis	10-2000 pööret minutis	10-2000 pööret minutis	10-2000 pööret minutis	10-2000 pööret minutis
Spindli mootori võimsus	15/19,5 kW	15/19,5 kW	30/25 kW	30/31 kW	31/37 kW	44/45 kW
Maksimaalne spindli pöördemoment	1430/1620 Nm	1430/1620 Nm	2490/2080 Nm	2490/2570 Nm	2570/3070 Nm	3650/3740 Nm
Maksimaalne spindli aksiaalne tõukejõud	15,000 N	15,000 N	20,000 N	20,000 N	25,000 N	25,000 N
Ruudumälu suurus	360×400 mm	360×400 mm	400×450 mm	400×450 mm	460×520 mm	460×520 mm
Ram pikkus	280 mm	280 mm	500 mm	500 mm	-	-
X-Axis Travel	3000–6000 mm	3000–6000 mm	3000–6000 mm	3000–6000 mm	6000–20000 mm	6000–20000 mm
Y-Axis Travel	1600/2000 mm	1600/2000 mm	2000/2500/3000 mm	2000/2500/3000 mm	2500/3000/4000 mm	2500/3000/4000 mm
Z-Axis Travel	1600 mm	1600 mm	2000 mm	2000 mm	1000 mm	1000 mm
W-Axis Travel	600 mm	600 mm	800 mm	800 mm	800 mm	800 mm
Tabeli laius	1200/1400/1600 mm	1200/1400/1600 mm	1200/1400/1600 mm	1200/1400/1600 mm	1400/1600/2000 mm	1400/1600/2000 mm
Laua pikkus	3000–6000 mm	3000–6000 mm	3000–6000 mm	3000–6000 mm	6,000+n × 1000 mm	6,000+n × 1000 mm
Maksimaalne lauakoormus	Vastavalt laua suurusele	Vastavalt laua suurusele	Vastavalt laua suurusele	Vastavalt laua suurusele	Vastavalt laua suurusele	Vastavalt laua suurusele
Kiirkäik X/Y/Z/W	10 000 mm/min	10 000 mm/min	10 000 mm/min	10 000 mm/min	10 000 mm/min	10 000 mm/min
Lõikeetteanne X/Y/Z/W	8000 mm/min	8000 mm/min	8000 mm/min	8000 mm/min	8000 mm/min	8000 mm/min
Positsioneerimise täpsus X	0,015 mm/m	0,015 mm/m	0,015 mm/m	0,015 mm/m	0,015 mm/m	0,015 mm/m
Positsioneerimistäpsus Y/Z	0,012 mm/m	0,012 mm/m	0,012 mm/m	0,012 mm/m	0,012 mm/m	0,012 mm/m
Positsioneerimise täpsus W	0,015 mm/täispikkus	0,015 mm/täispikkus	0,015 mm/täispikkus	0,015 mm/täispikkus	0,015 mm/täispikkus	0,015 mm/täispikkus
Korratavus X	0,012 mm	0,012 mm	0,012 mm	0,012 mm	0,012 mm	0,012 mm
Korratavus Y/Z	0,010 mm	0,010 mm	0,010 mm	0,010 mm	0,010 mm	0,010 mm
Korratavus W	0,012 mm	0,012 mm	0,012 mm	0,012 mm	0,012 mm	0,012 mm
Kahe-Spindli keskjoone paralleelsus	Φ0,05/1000 mm	Φ0,05/1000 mm	Φ0,05/1000 mm	Φ0,05/1000 mm	Φ0,05/1000 mm	Φ0,05/1000 mm
Juhttee tüüp	Teras / karastatud juhik	Teras / karastatud juhik	Teras / karastatud juhik	Teras / karastatud juhik	Teras / karastatud juhik	Teras / karastatud juhik
CNC süsteem	FANUC 0i / SIEMENS 828D	FANUC 0i / SIEMENS 828D	FANUC 0i / SIEMENS 828D	FANUC 0i / SIEMENS 828D	FANUC 0i / SIEMENS 828D	FANUC 0i / SIEMENS 828D
Valikuline CNC-süsteem	FANUC 31i / SIEMENS ONE	FANUC 31i / SIEMENS ONE	FANUC 31i / SIEMENS ONE	FANUC 31i / SIEMENS ONE	FANUC 31i / SIEMENS ONE	FANUC 31i / SIEMENS ONE
Tööriistade ajakiri	40 Tööriistad, valikuline 60/80/100	40 Tööriistad, valikuline 60/80/100	40 Tööriistad, valikuline 60/80/100	40 Tööriistad, valikuline 60/80/100	40 Tööriistad, valikuline 60/80/100	40 Tööriistad, valikuline 60/80/100

Tüüpilised rakendused

Põrandatüüpi freespink sobib tootjatele, kes töötlevad suuri komponente nõudlikus tööstuskeskkonnas.

Rasketehnika

Seda saab kasutada suurte aluste, raamide, korpuste, tugikonstruktsioonide ja muude raskeseadmete valmistamisel kasutatavate komponentide töötlemiseks.

Ehitusmasinad

Masin suudab rahuldada suurte komponentide töötlemisnõudeid, mida kasutatakse ekskavaatorites, laadurites, kraanates, puurimisseadmetes ja nendega seotud masinates.

Kaevandus- ja energeetikaseadmed

Suured kaevandus- ja energiaseadmed sisaldavad sageli liiga suuri konstruktsiooniosi ja korpuseid, mis nõuavad ulatuslikku töötlemiskäiku. Põranda-tüüpi konfiguratsioon pakub nende rakenduste jaoks vajalikku tööruumi ja paindlikkust.

Üldine tööstuslik tootmine

Masinat saab kasutada ka kohandatud masinate, suurte keevitatud sõlmede, tööstusseadmete komponentide ja muude keeruliste osade jaoks, mis nõuavad puurimist ja freesimist.

Tüüpilised toorikud

Sõltuvalt valitud konfiguratsioonist võivad sobivad toorikud sisaldada:

Suured masinaalused

Suured keeviskonstruktsioonid

Käigukasti korpused

Pumba ja klapi korpused

Kaevandusmasinate osad

Ehitusmasinate komponendid

Rasketehnika raamid

Energiaseadmete komponendid

Tööstusmasinate korpused

Liiga suured mehaanilised komponendid

Masina valik ja kohandamine

Õige põrandatüüpi freespink tuleks valida vastavalt tegelikule toorikule, mitte ühele spetsifikatsioonile. Oluliste tegurite hulka kuuluvad tooriku pikkus, laius, kõrgus, kaal, materjal, töötlemistoimingud, nõutav täpsus, avade mõõtmed, tootmismaht ja vaba töökoja ruum.

Kliendid saavad inseneri hindamiseks esitada tooriku jooniseid või töötlemisnõudeid. Rakenduse põhjal saab määrata sobiva spindli konfiguratsiooni, töötlemiskäigu, laua suuruse, freespea, CNC-süsteemi ja tööriistasalve mahutavuse.

Masinat saab konfigureerida ka erinevate valikuliste freespeade ja tööriistasüsteemidega, et kohandada konkreetseid tootmisprotsesse.

KKK

Milleks põrandatüüpi freespinki kasutatakse?

Põrandatüüpi freespink on mõeldud peamiselt suurte ja raskete toorikute töötlemiseks, mis nõuavad laia töötlemisala, pika telje liikumist ja stabiilset lõikejõudlust. Olenevalt konfiguratsioonist võib see teostada freesimist, puurimist, puurimist ja nendega seotud töötlustoiminguid.

Millised spindli suurused on saadaval?

Seeria pakub spindli läbimõõtu alates110 mm kuni 160 mm, sealhulgas 110 mm, 130 mm ja 160 mm konfiguratsioonid.

Kui pikk võib töötlemise teekond olla?

X-telje käik on vahemikus3000–6000 mmJHC konfiguratsioonidel ja jõuavad6000–20000 mmJFBZ konfiguratsioonidel.

Millised CNC-süsteemid on saadaval?

Masinat saab varustadaFANUC 0i või SIEMENS 828D, valikuliseFANUC 31i või SIEMENS ONEkahe{0}}kanaliga CNC-süsteemid.

Kas masinat saab kohandada?

Jah. Laua mõõtmed, töötlemiskäik, spindli konfiguratsioon, freespead, CNC-süsteemid ja tööriistasalve mahutavus saab valida vastavalt tegelikule töötlusrakendusele.

Küsi hinnapakkumist

Otsin aPõrandatüüpi freespinksuurte, raskete või liiga suurte komponentide jaoks?

Saada meile omatooriku joonis, mõõtmed, materjal, kaal, töötlemistoimingud ja täpsusnõuded. Meie insenerimeeskond saab teie rakendust hinnata ja soovitada sobivat masina konfiguratsiooni.
